بررسی اصول طراحی ناودان و آبرو در سقف شیروانی برای جلوگیری از نشتی
ناودان و آبرو از مهمترین اجزای سیستم دفع آب باران در ساختمان هستند؛ بهویژه در سقف شیروانی که حجم آب جاریشده روی سطح شیبدار میتواند در صورت طراحی یا اجرای نادرست، باعث نفوذ رطوبت، خرابی نما، پوسیدگی اجزای زیرسازی و حتی نشت به داخل ساختمان شود. به همین دلیل، بررسی اصول طراحی ناودان و آبرو در سقف شیروانی برای جلوگیری از نشتی یک موضوع بسیار مهم در معماری، اجرا و نگهداری ساختمان به شمار میرود.
ناودان و آبرو در سقف شیروانی چیست و چه کاربردی دارد؟

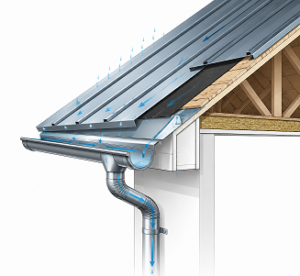

ناودان، بخشی از سیستم هدایت آب باران است که در لبه سقف شیروانی نصب میشود. آبرو نیز مجرایی است که آب را به مسیر تخلیه منتقل میکند. این دو بخش با هم کار میکنند تا آب بهدرستی از سقف خارج شود. در ادامه:
- جمعآوری آب باران
- هدایت آب به خروجی مناسب
- جلوگیری از سرریز شدن آب
- محافظت از سقف و دیوارها، در سقفهای شیروانی، اگر ناودان و آبرو در سقف شیروانی درست طراحی نشوند، آب میتواند به لبه سقف، دیوار و عایق آسیب بزند.

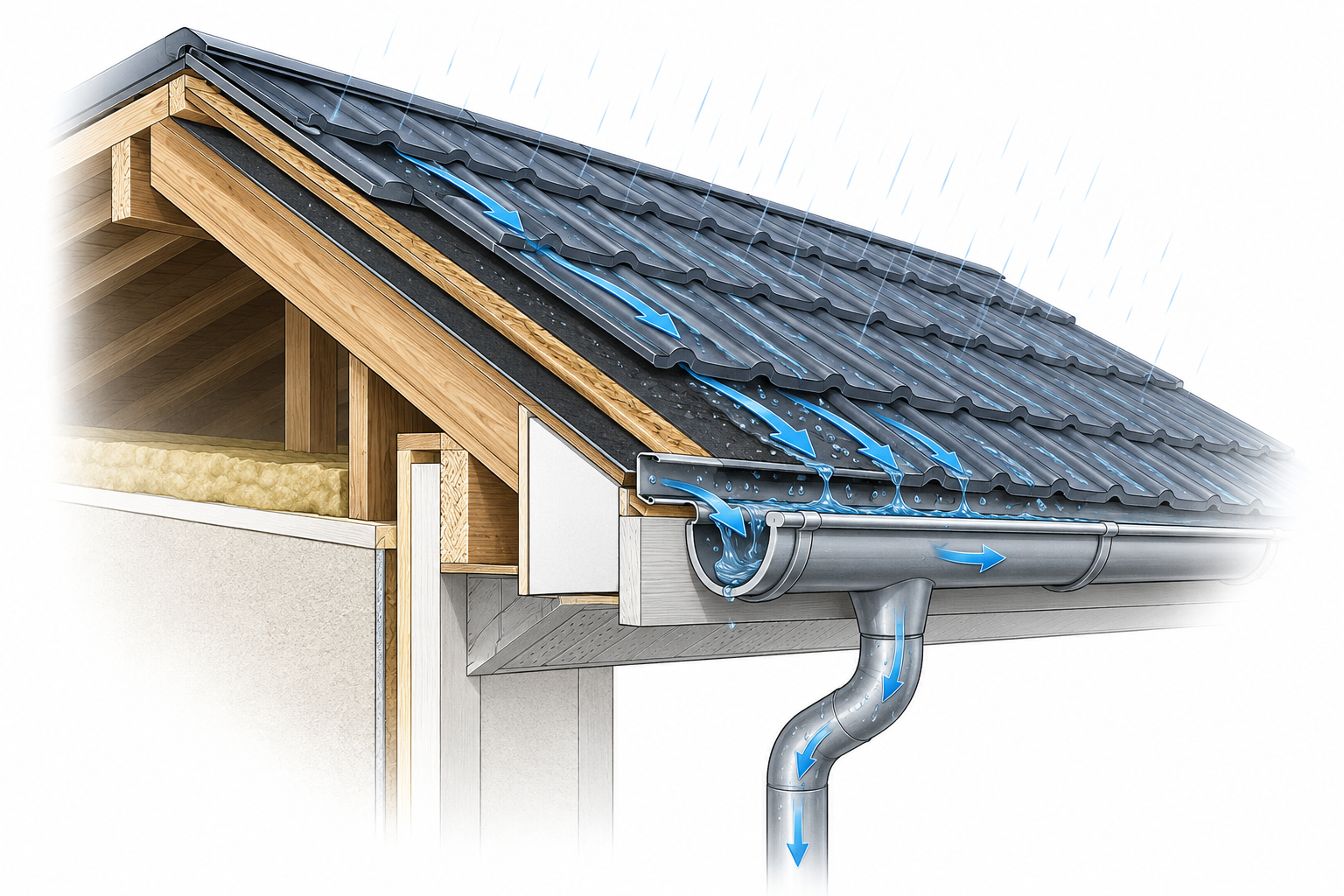

اصول طراحی ناودان و آبرو در سقف شیروانی
۱. محاسبه دقیق سطح مؤثر جمعآوری آب
اولین قدم در طراحی، محاسبه میزان آبی است که از سطح سقف به ناودان وارد میشود. هرچه سطح بام بزرگتر باشد یا منطقه مورد نظر بارندگی بیشتری داشته باشد، ناودان با ظرفیت بالاتری نیاز است. در طراحی حرفهای باید موارد زیر در نظر گرفته شود:
- مساحت واقعی سقف
- شدت بارش منطقه
- شیب سقف
- تعداد و محل آبروها
- فاصله بین نقاط تخلیه
اگر این محاسبات نادیده گرفته شود، ناودان در زمان بارندگی شدید سرریز میکند و خطر نشتی افزایش مییابد.
۲. انتخاب شیب مناسب برای ناودان
ناودان باید شیب ملایمی به سمت محل خروج آب داشته باشد تا آب در آن راکد نماند. شیب بسیار کم موجب تجمع آب و رسوبگیری میشود و شیب بیش از حد نیز ممکن است باعث عبور سریع آب و کاهش کارایی جمعآوری شود.
بهطور کلی، در اجرا باید شیب یکنواخت، کنترلشده و دقیق رعایت شود تا آب بدون ایستایی به سمت آبرو هدایت شود.
۳. انتخاب جنس مناسب
جنس ناودان و آبرو تأثیر مستقیم بر دوام و مقاومت آن در برابر نشتی دارد. متداولترین مصالح شامل موارد زیر هستند:
- ورق گالوانیزه
- آلومینیوم
- PVC
- استیل
- مس
هرکدام از این مصالح مزایا و محدودیتهای خاص خود را دارند. برای مثال، PVC سبک و اقتصادی است، اما در برابر ضربه و تغییرات شدید دما محدودیت دارد. ورق گالوانیزه در صورت اجرای نادرست ممکن است دچار خوردگی شود. بنابراین انتخاب جنس باید بر اساس شرایط اقلیمی، بودجه، نوع سقف و میزان بارش انجام شود.
۴. ابعاد استاندارد ناودان
ابعاد ناودان باید متناسب با حجم آب ورودی باشد. ناودان کوچک برای سقف با سطح زیاد مناسب نیست، زیرا توان تخلیه کافی ندارد. از طرف دیگر، ناودان بسیار بزرگ نیز ممکن است از نظر اقتصادی یا زیباییشناسی مطلوب نباشد.
در طراحی اصولی، عرض، عمق و قطر لولههای آبرو باید طوری انتخاب شوند که در زمان بارندگی شدید نیز سیستم دچار سرریز نشود. این موضوع بهویژه در سقفهای شیروانی با طول زیاد اهمیت بیشتری دارد.
۵. محل نصب و جزئیات اتصال
یکی از مهمترین عوامل جلوگیری از نشتی، محل صحیح نصب ناودان و آبرو است. اگر ناودان در ارتفاع یا زاویه نامناسب نصب شود، آب بهدرستی جمع نمیشود و از لبهها عبور میکند. همچنین اتصالات ناودان باید کاملاً آببند باشند.
در محل اتصال قطعات، باید از موارد زیر استفاده شود:
- درزگیر مناسب
- چسب یا ماستیک آببند
- بستهای استاندارد
- اتصالات مقاوم در برابر انبساط و انقباض درزهای باز یا اتصالهای ضعیف از رایجترین دلایل نشتی در ناودانها هستند.
نکات مهم اجرایی برای جلوگیری از نشتی
برای جلوگیری از نشتی، اجرای دقیق شیببندی، آب بندی اصولی درزها و نصب صحیح ناودان و آبرو از مهمترین نکات اجرایی است.
۱. آببندی کامل اتصالات
اتصال بین قطعات ناودان، زانوییها، خروجیها و لولههای عمودی باید کاملاً آببندی شود. حتی یک درز کوچک میتواند در زمان بارندگی مداوم باعث نفوذ آب شود. استفاده از مواد آببند باکیفیت و اجرای دقیق، اهمیت زیادی دارد.
۲. رعایت فاصله استاندارد بین بستها
بستها وظیفه نگهداری و تثبیت ناودان را بر عهده دارند. اگر فاصله بستها زیاد باشد، ناودان در اثر وزن آب یا برف دچار تغییر شکل میشود و همین امر باعث باز شدن درزها و نشتی خواهد شد.
۳. پیشبینی انبساط و انقباض مصالح
مصالحی مانند فلز و PVC در برابر تغییرات دما دچار انبساط و انقباض میشوند. اگر این موضوع در طراحی در نظر گرفته نشود، اتصالات تحت فشار قرار گرفته و پس از مدتی دچار ترک یا بازشدگی میشوند. بنابراین باید فضای لازم برای حرکت مصالح در نظر گرفته شود.
۴. جلوگیری از برگشت آب
برگشت آب یکی از مشکلات رایج در سیستم ناودان است. این اتفاق زمانی رخ میدهد که شیب مناسب رعایت نشده باشد یا مسیر خروجی مسدود شود. برای جلوگیری از آن باید مسیر تخلیه کاملاً باز و با ظرفیت مناسب طراحی شود.
۵. استفاده از توری یا محافظ برگ
در مناطق دارای درخت یا برگریزان، نصب توری محافظ روی ناودان توصیه میشود. این کار از تجمع برگ، خاک و زباله در مسیر آب جلوگیری میکند و احتمال سرریز و نشتی را کاهش میدهد.
خطاهای رایج در طراحی و اجرای ناودان
برای افزایش دوام سقف شیروانی، باید از اشتباهات رایج در این بخش پرهیز کرد. برخی از مهمترین خطاها عبارتاند از:
- انتخاب ناودان با ظرفیت کم
- عدم رعایت شیب مناسب
- نصب غیراصولی و بدون تراز دقیق
- استفاده از مصالح بیکیفیت
- آببندی نکردن اتصالات
- بیتوجهی به نگهداری دورهای
- مسدود شدن مسیر تخلیه آب
- نصب نادرست در گوشهها و زانوییها، هر یک از این خطاها میتواند بهتنهایی باعث نشتی شود، اما در اجرای ناودان و آبرو در سقف شیروانی اگر چند مورد همزمان رخ دهد، احتمال آسیب جدی به سقف بسیار بیشتر خواهد شد.
در پایان
بررسی اصول طراحی ناودان و آبرو در سقف شیروانی نشان میدهد که این بخش ساده اما حیاتی، نقش مهمی در حفظ سلامت ساختمان دارد. استفاده از متریال مناسب، شیب استاندارد و اجرای صحیح اتصالات توسط شاهان سقف، از نشتی و خرابی جلوگیری میکند. با انتخاب درست و نگهداری دورهای، عمر مفید سقف افزایش یافته و هزینههای تعمیرات کاهش مییابد. بنابراین شاهان سقف همیشه این اجزا را بهعنوان عناصر اصلی حفاظتی ساختمان در نظر میگیرد.
